核心重点：水处理看「剂量」不是只看初始mW；

         UVC芯片先天脆弱，优先控结温、漏电、光衰；

         预留30%以上余量，用寿命末期功率做杀菌设计，不要用初始功率计算。

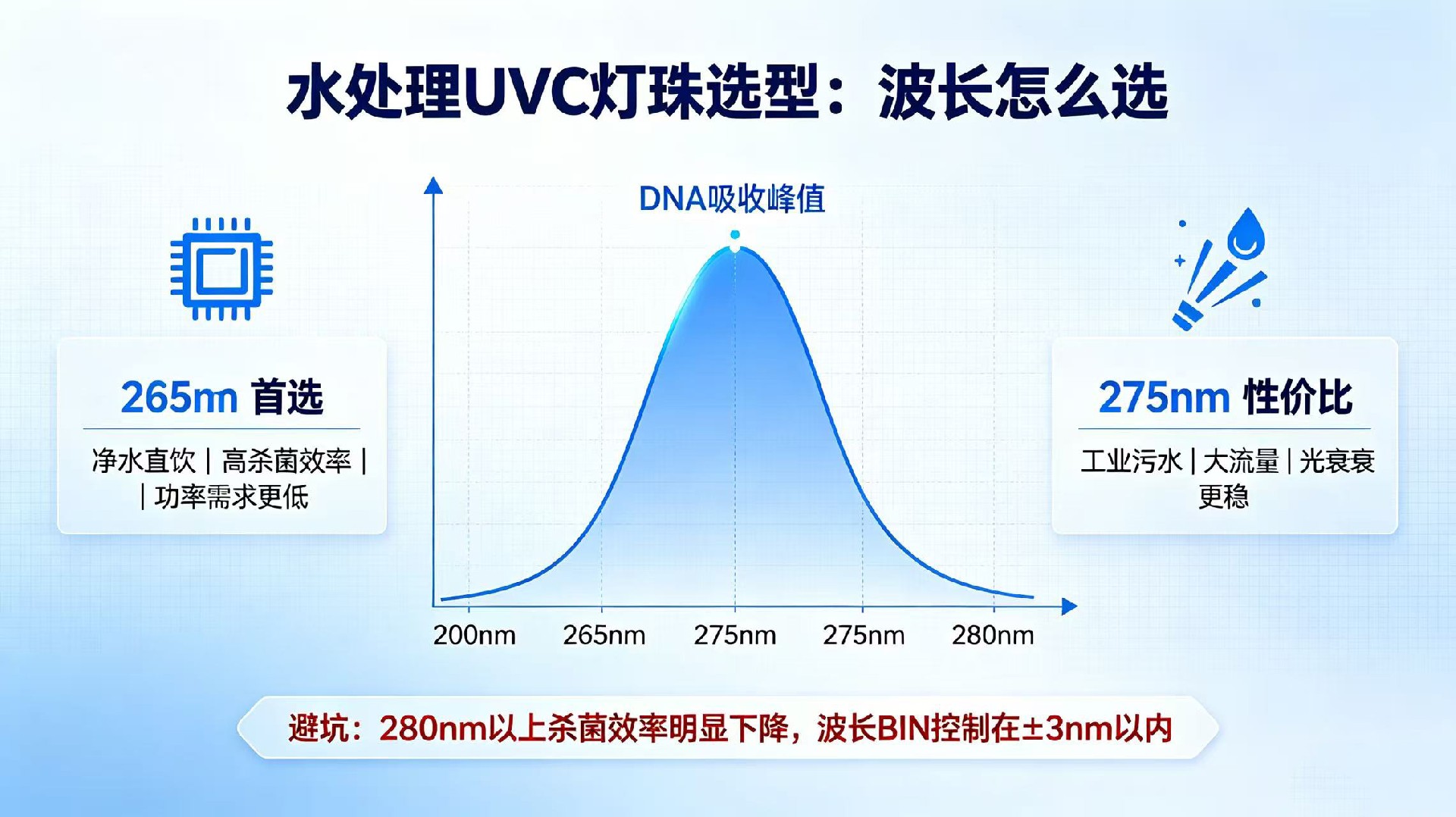

一、波长怎么选

· 265nm（首选，净水直饮、要求高杀菌效率） DNA吸收峰值，同等杀菌剂量下需要的辐射功率更低；缺点：芯片EQE低、单价高、光衰对温度更敏感。 适合：家用RO末端净水、小型饮用水、需要高log杀灭（MS2病毒、隐孢子虫）。

· 275nm（性价比首选，工业/污水、大流量） 芯片外量子效率更高、光衰更稳、成本更低；杀菌效率略低于265nm，需要提高一点功率补偿。 适合：中水、水产、一般管道水处理，量产降本。

避坑：不要选280nm以上，杀菌效率明显下降；波长BIN要窄，±3nm以内，温度升高波长会红移。

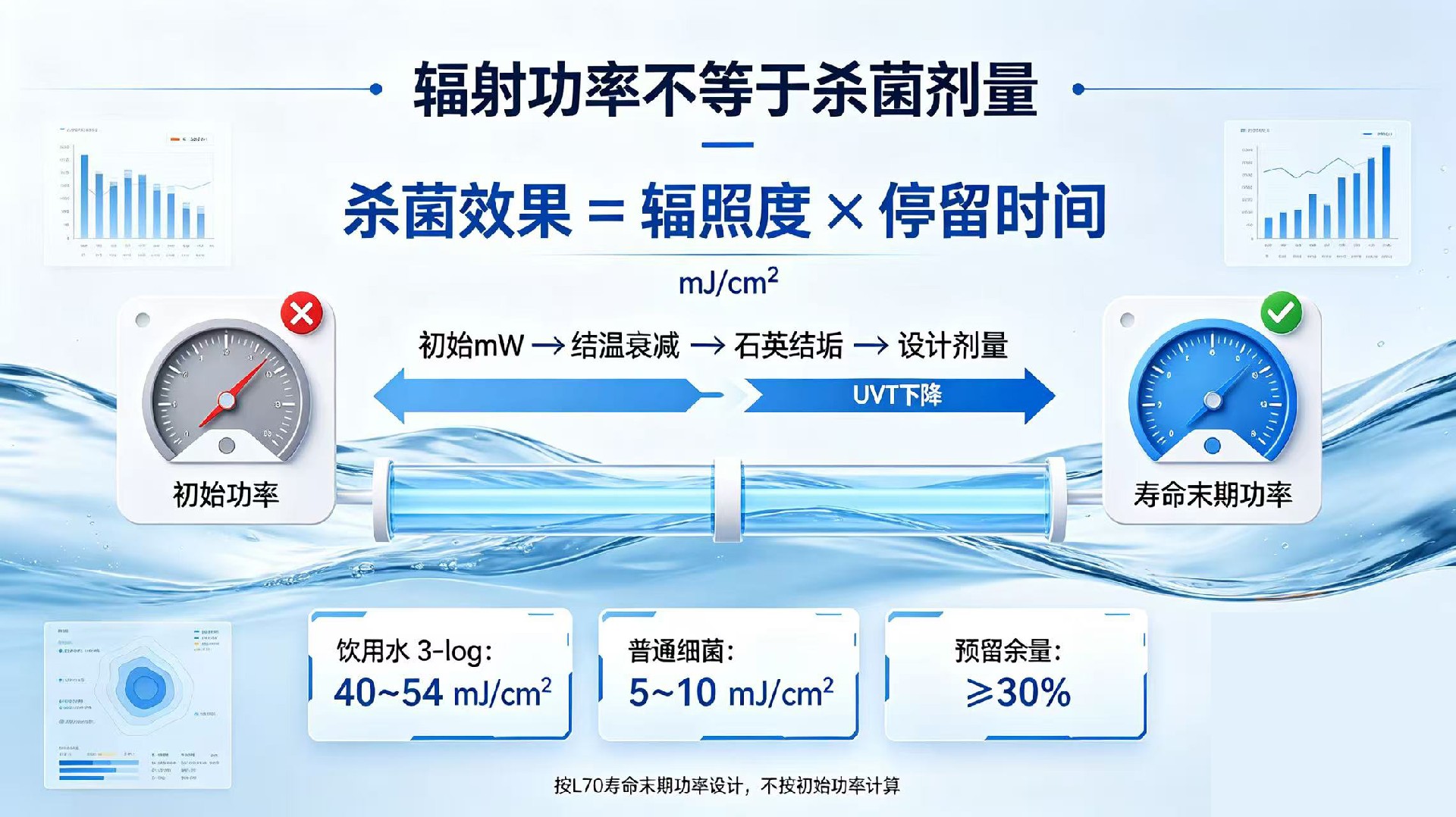

二、辐射功率与剂量计算

杀菌效果 = 辐照度 × 停留时间（mJ/cm²），不是单纯灯珠总功率

· 饮用水一般目标：3-log（99.9%），MS2噬菌体约40~54 mJ/cm²；

· 普通细菌（大肠杆菌）5~10 mJ/cm²；孢子/隐孢子虫需要更高；

设计必须按L70寿命末期功率核算，不能用出厂初始功率；建议预留≥30%余量，补偿水UVT透光率下降、结温光衰、石英结垢衰减。

功率选型：

· 家用末端净水：单颗10~40mW；多颗小芯片阵列更稳，结温均匀、单点失效影响小；

· 工业大流量：单颗40~80mW；不建议超大单芯片，UVC大芯片外延应力大，冷热冲击、漏电失效风险高。

注意：参数上写的是25℃积分球辐射功率，灯珠在工作高温下实际输出会下降20~40%。

三、封装与光学

1. 封装支架：陶瓷封装（3535/2835），禁止普通塑料支架；UVC会快速老化普通塑胶。

2. 窗口透镜：必须石英玻璃（熔融石英），普通玻璃/亚克力会完全吸收UVC；石英最好镀抗反膜，提升透过率。

3. 芯片结构：倒装Flip-chip，UVC正装p-GaN会吸收紫外，光提取差。

4. 内置齐纳二极管：必须内置ESD保护；裸UVC芯片HBM很低（几百~1000V），潮湿环境极易ESD软损伤，后期漏电、光衰加速。成品灯珠HBM≥2000V。

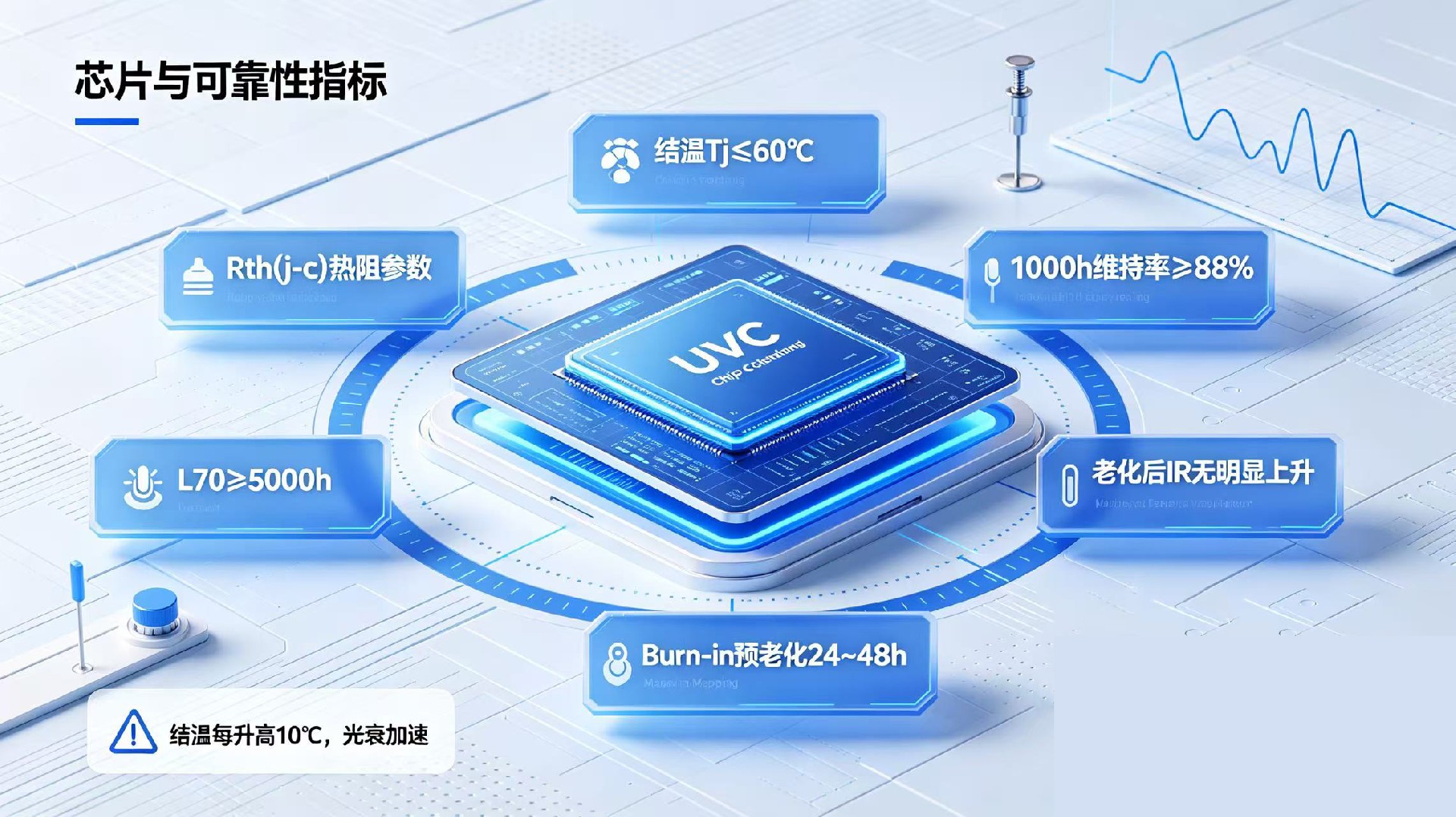

四、芯片&可靠性指标

1. 结温Tj UVC芯片上限低，长期稳态Tj≤60℃，绝对不要超过65℃；结温每升高10℃，光衰大幅加速。 要求供应商提供Rth(j-c)热阻参数。

2. 光衰寿命L70 60℃额定电流下，L70≥5000h；优先要求1000h维持率≥88%。 拒绝只写寿命、不标注测试结温的参数。

3. 漏电IR 常温反向漏电低；老化后IR不能明显上升（UVC最典型隐性失效）； 要求供应商提供FA能力：可区分漏电是外延位错缺陷还是划片侧壁损伤。

4. 晶圆管控 要求切除晶圆边缘Die；提供晶圆Mapping；优先小尺寸芯片，减少外延应力、冷热冲击裂纹风险。

5. 老化筛选Burn-in 建议出厂预老化：Tj=5560℃，额定电流，2448h，剔除隐性微裂纹、漏电不良芯片。

6. 环境可靠性

· 冷热冲击：-40~+85℃，最多50循环（UVC外延应力大，不能做100循环）；

· 湿热测试：85℃/85%RH，1000h，评估封装水汽入侵（水处理潮湿环境关键）。

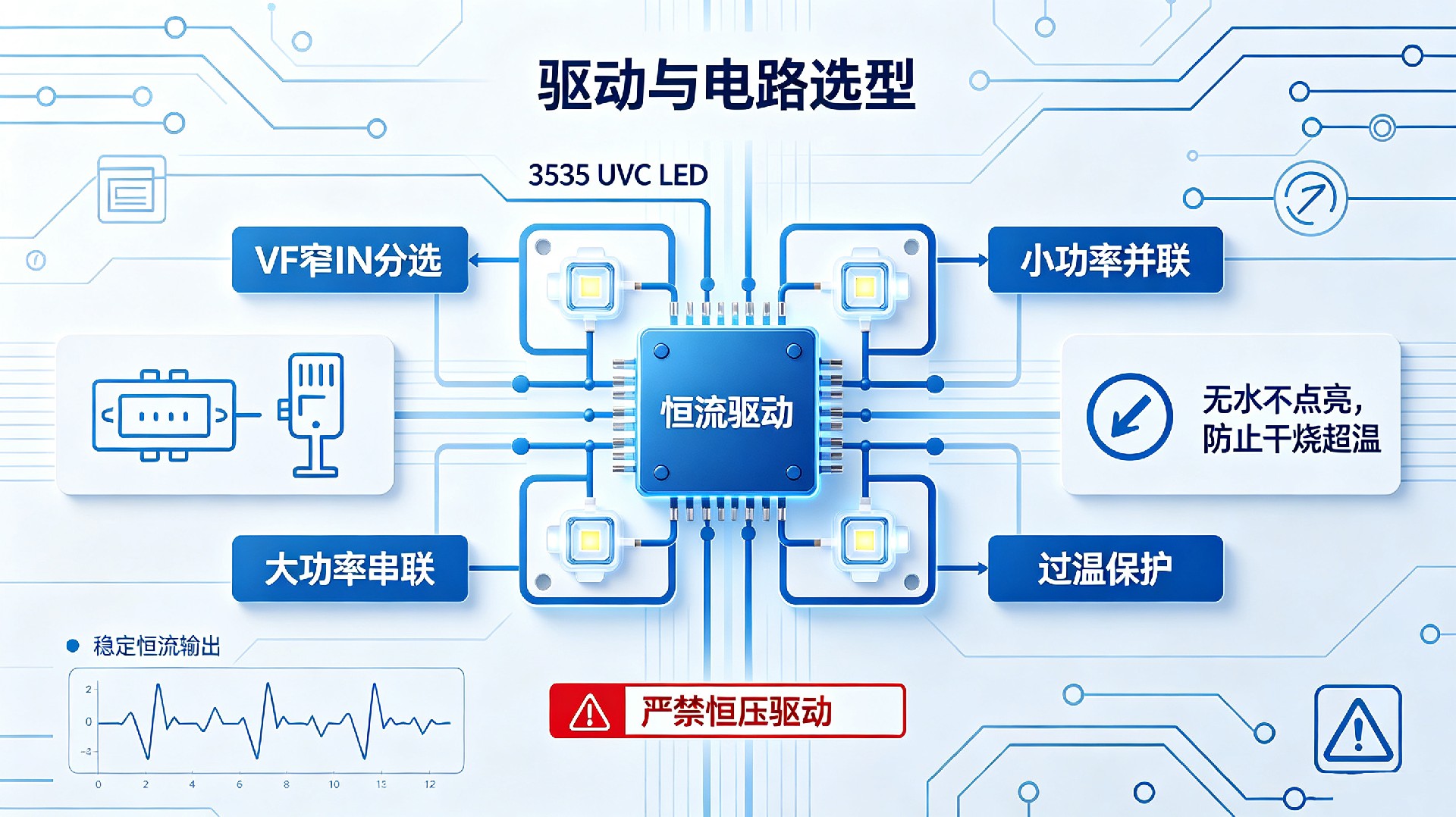

五、驱动与电路选型

1. 恒流驱动，严禁恒压；UVC VF高（5~7V），VF漂移会造成偏流。

2. 多颗并联方案：严格VF窄BIN分选，否则偏流，个别芯片过热快速衰减； 小功率多颗阵列更适合并联，大功率单颗优先串联。

3. 过温保护、过流保护；水流联动开关，无水不点亮，防止干烧超温。

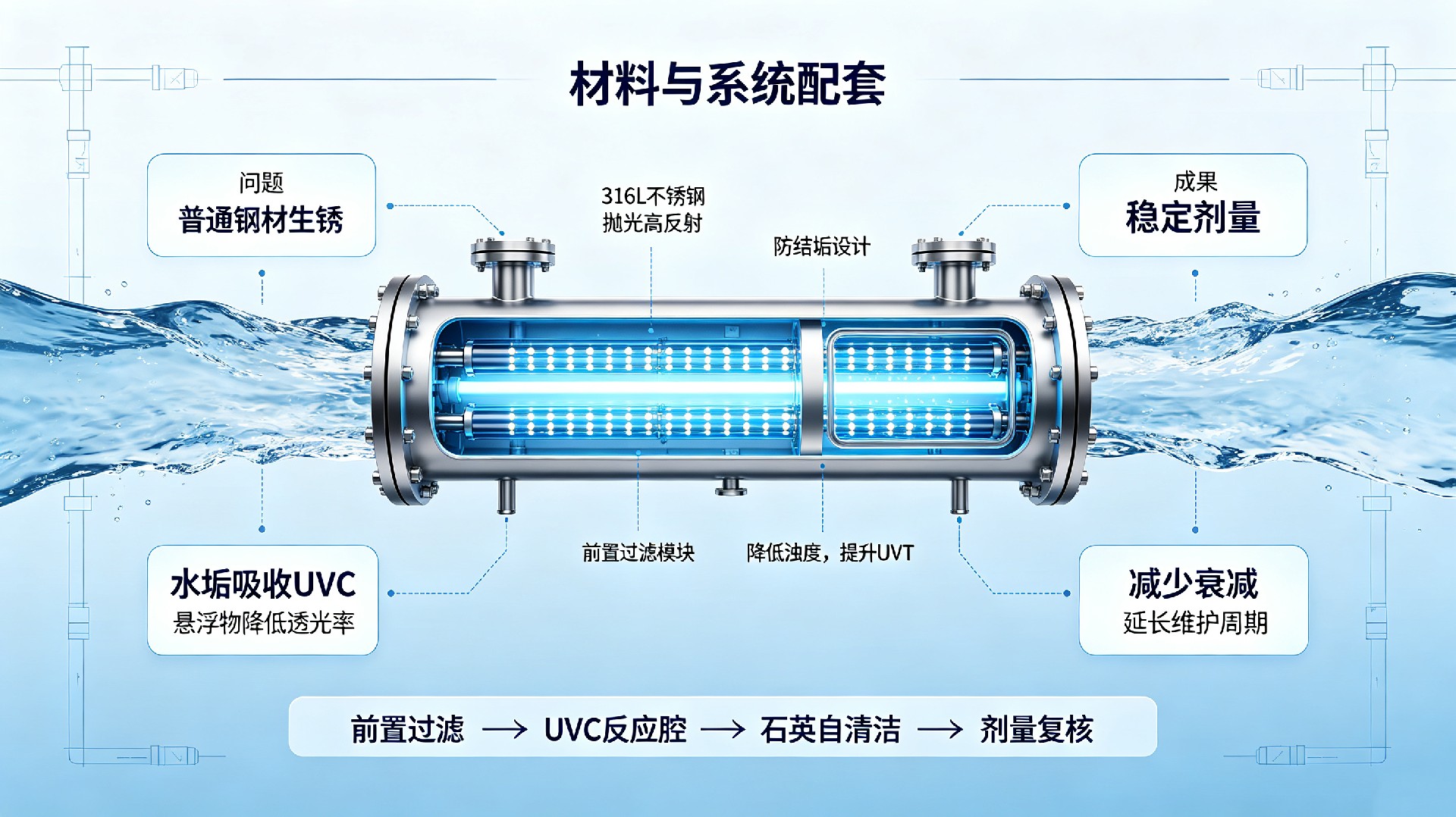

六、材料与系统配套

1. 反应腔材质：316L不锈钢，抛光，UVC高反射；普通钢材会生锈、降低紫外反射。

2. 石英视窗：长期在水中容易结水垢，设计自清洁/刮垢结构，水垢会快速吸收UVC，杀菌能力断崖下跌。

3. 前置过滤：悬浮物、浊度会降低UVT（水的紫外透过率），浊度高，灯珠功率再高也达不到剂量。
