UVC芯片用于水消毒,需要考虑哪些光学损耗?

2026-09-30 17:52:59
2 admin

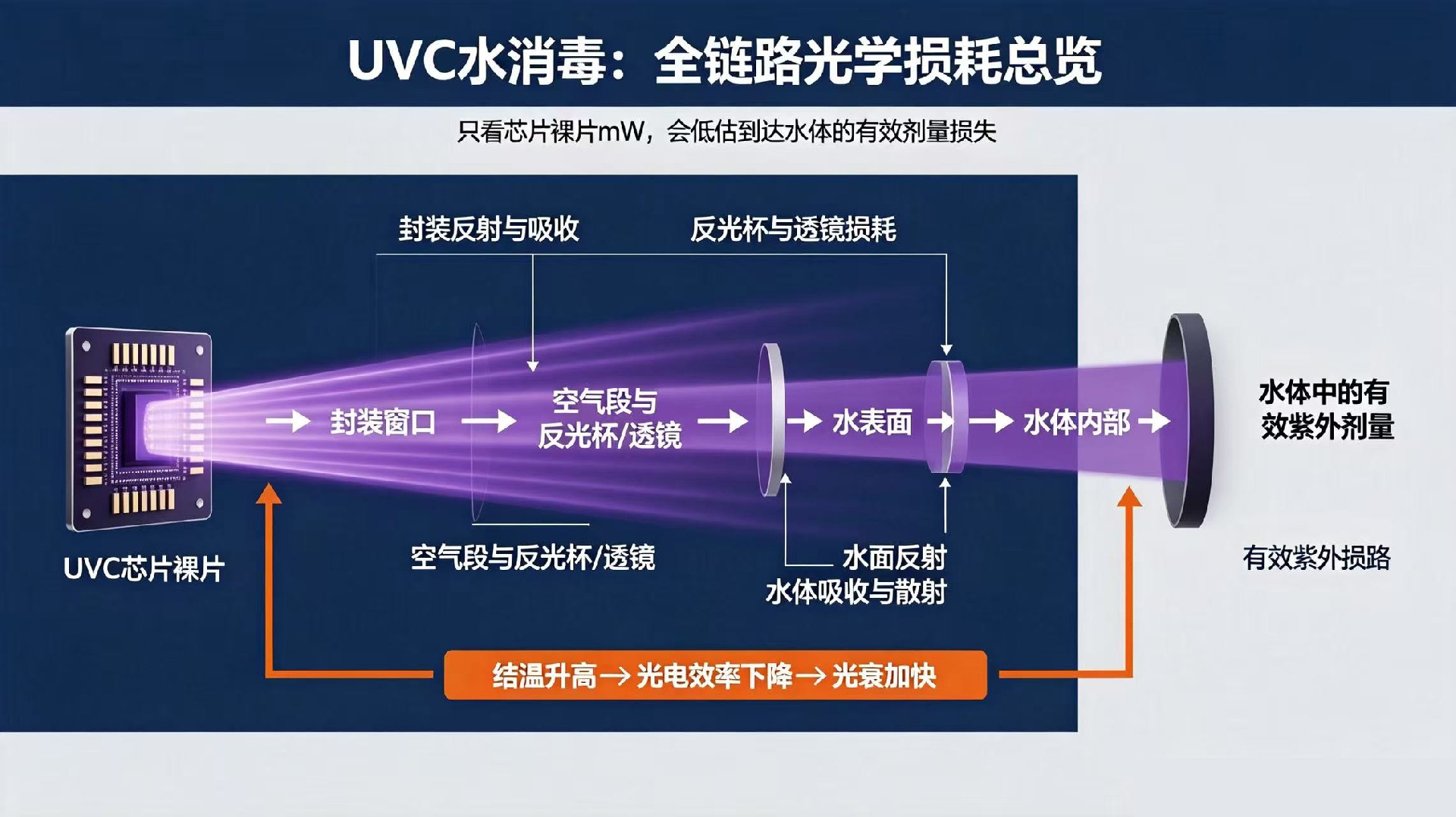

UVC(265nm)光子能量极强,整个光路每一段都会产生损耗;很多人只看芯片裸片mW,装完模组入水后,实际到达水体的有效紫外剂量大幅缩水,导致杀菌不达标。而且紫外能量损失伴随发热,会进一步加剧灯珠光衰。

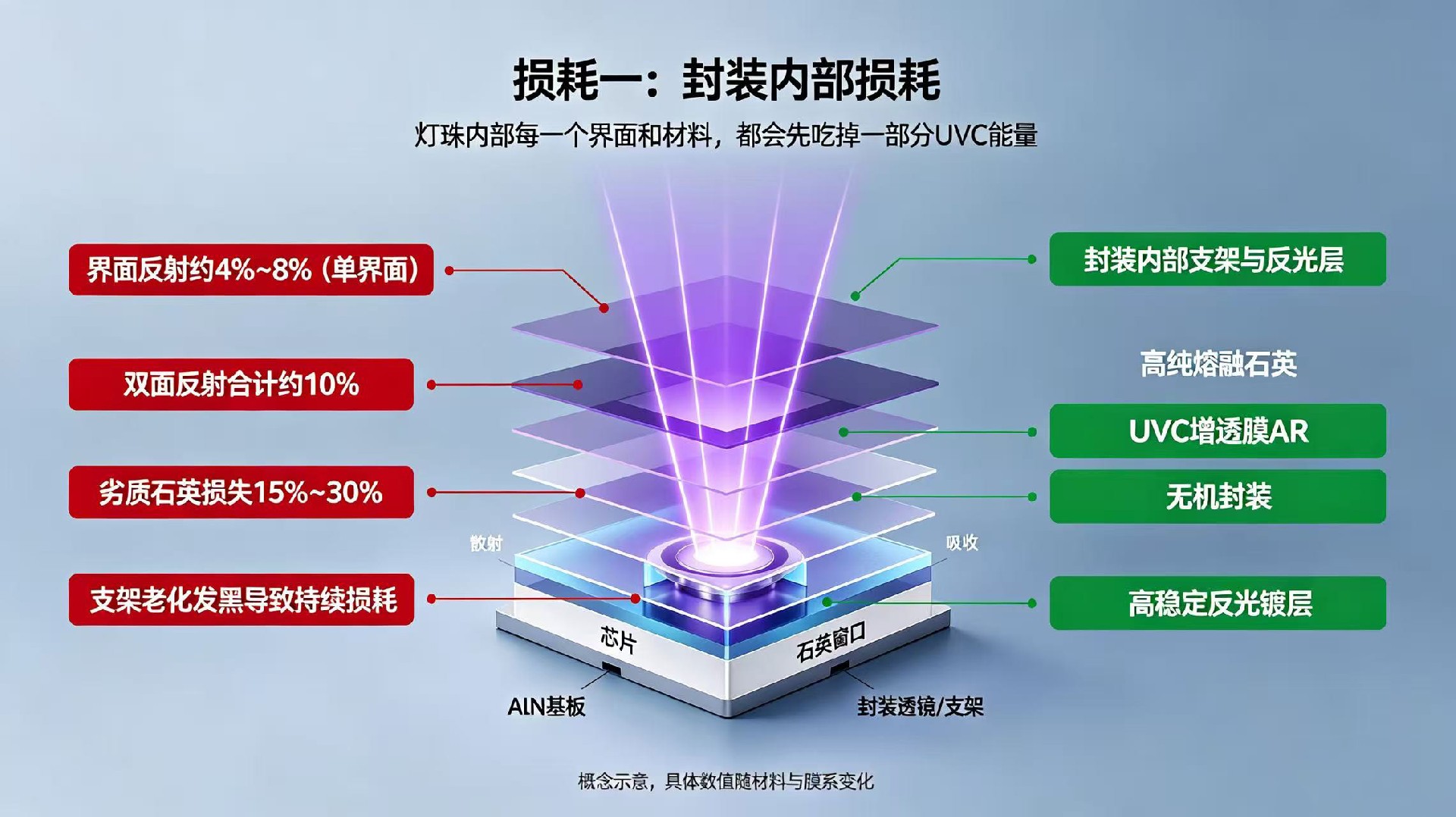

一、封装端损耗(灯珠内部,最容易被忽略)

            1.芯片→窗口界面反射损耗 裸芯片发出的紫外光,从半导体介质入射到石英窗口,存在菲涅尔反射;无增透膜石英,265nm单界面反射约4%~8%,双面合计可达10%左右。

   优化:石英窗口镀UVC增透膜AR,降低界面反射。普通玻璃不适用,本身强烈吸收265nm。

   窗口材料吸收损耗 普通玻璃、有机胶几乎完全吸收UVC;只有高纯熔融石英才可以透过。低纯度石英含有杂质,265nm波段吸收明显,透光率下降。

   损耗:劣质石英可损失15%~30%紫外能量。

   封装内部散射/吸收 封装支架、反光层长期受UVC照射老化发黑;内部水汽、污染物会吸收紫外。无机封装+高稳定性反光镀层可以减少这部分损耗。

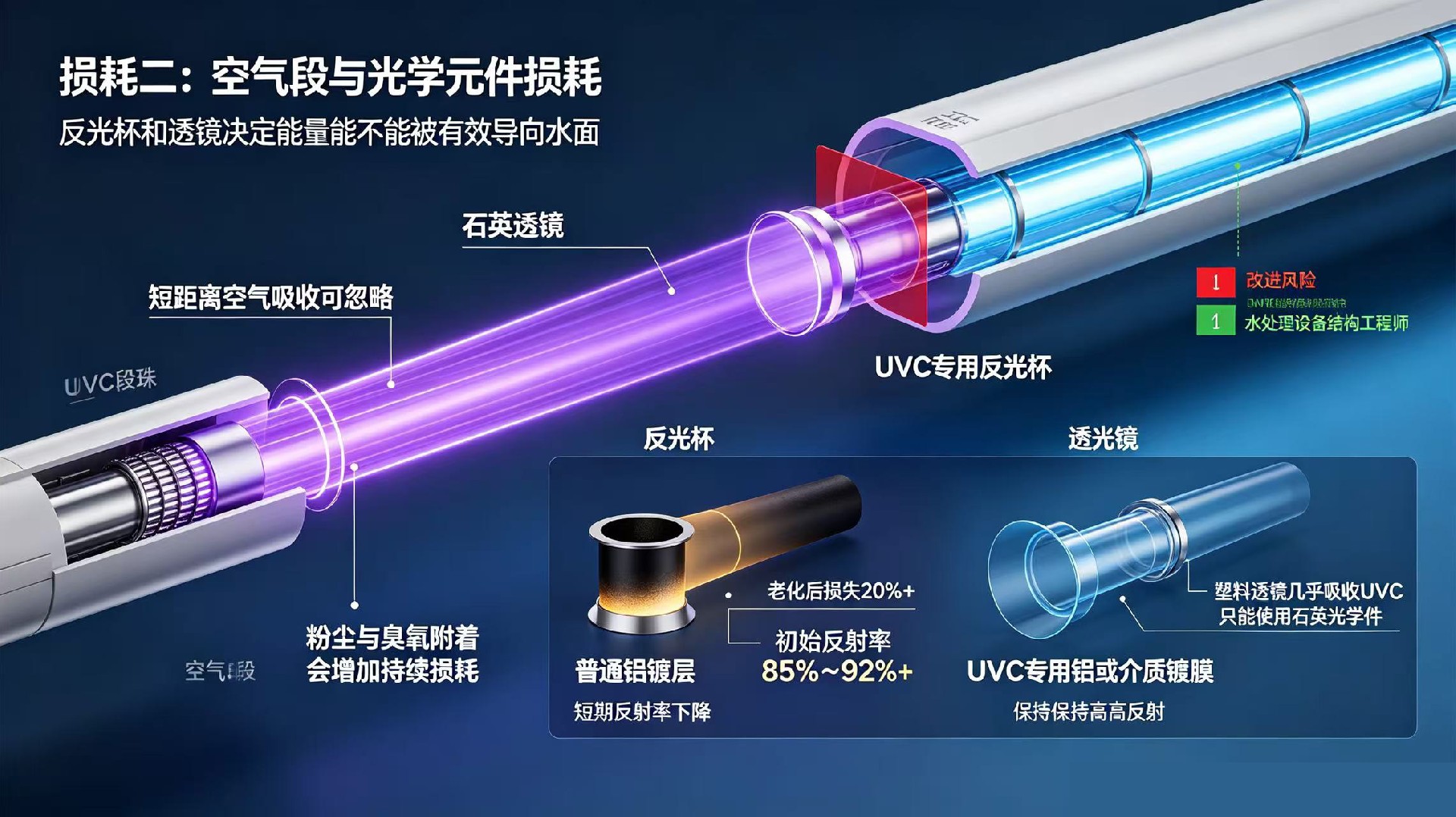

二、空气段光路损耗(灯珠到水表面)

1. 空气散射损耗:短距离(几厘米内)空气本身对265nm吸收很小,可忽略;粉尘、臭氧附着透镜表面会吸收/散射UVC,带来持续损耗。

2. 透镜/反光杯损耗 反光杯材质很关键:普通铝镀层在UVC下快速氧化发黑,反射率暴跌;专用UVC铝或介质镀膜,初始反射率85%~92%,老化后衰减。 塑料透镜完全吸收UVC,只能用石英光学件。

损耗:普通反光杯老化后可损失20%+能量。

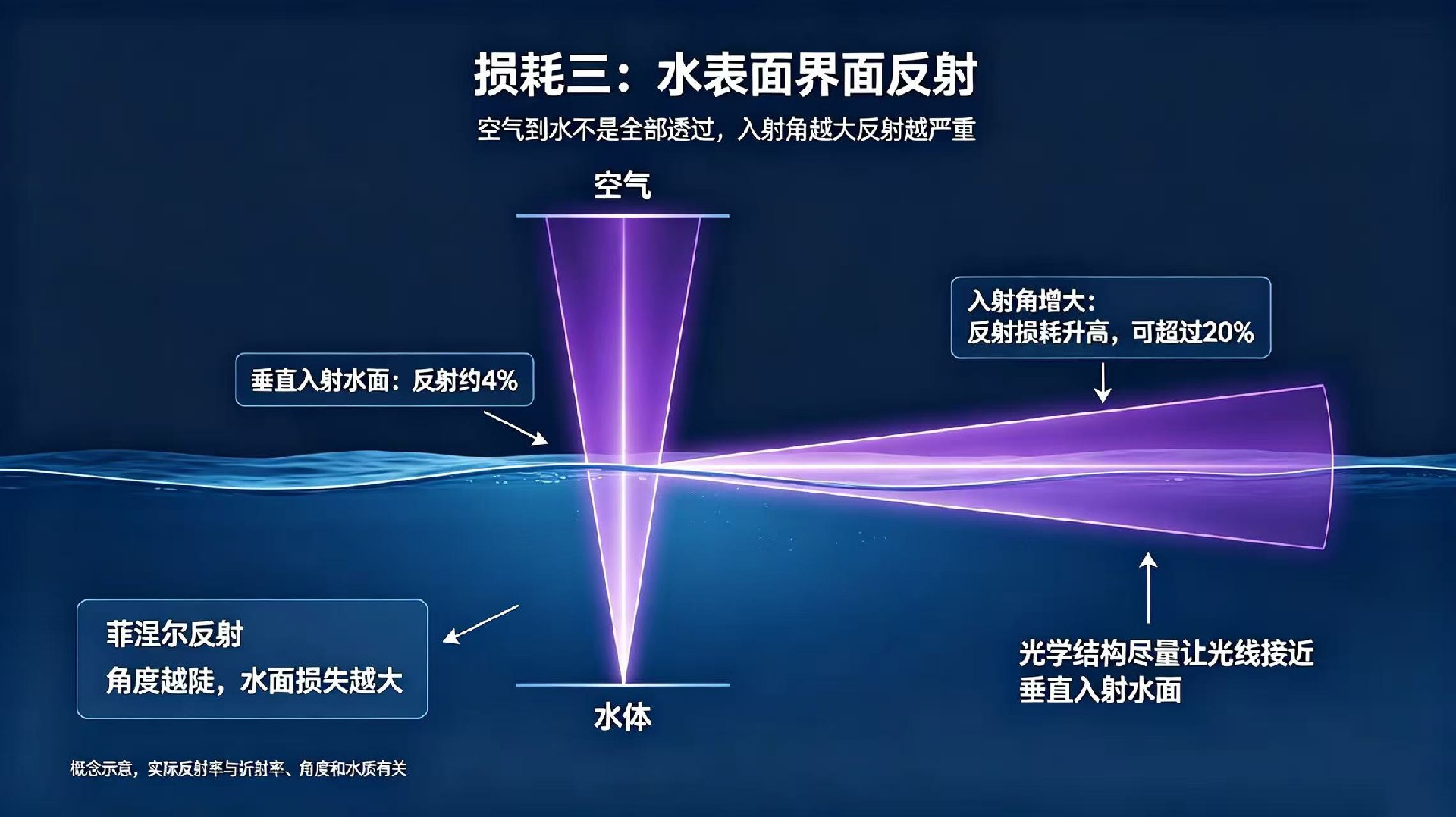

三、水表面界面反射损耗

    紫外线从空气入射到水面,会发生菲涅尔反射。

· 垂直入射水面:大约4%反射回空气,无法进入水体

· 倾斜角度越大,反射损耗越高;入射角大时,反射损失会飙升到20%以上。

设计提示:光学结构尽量让光线接近垂直入射水面,减少水面反射。

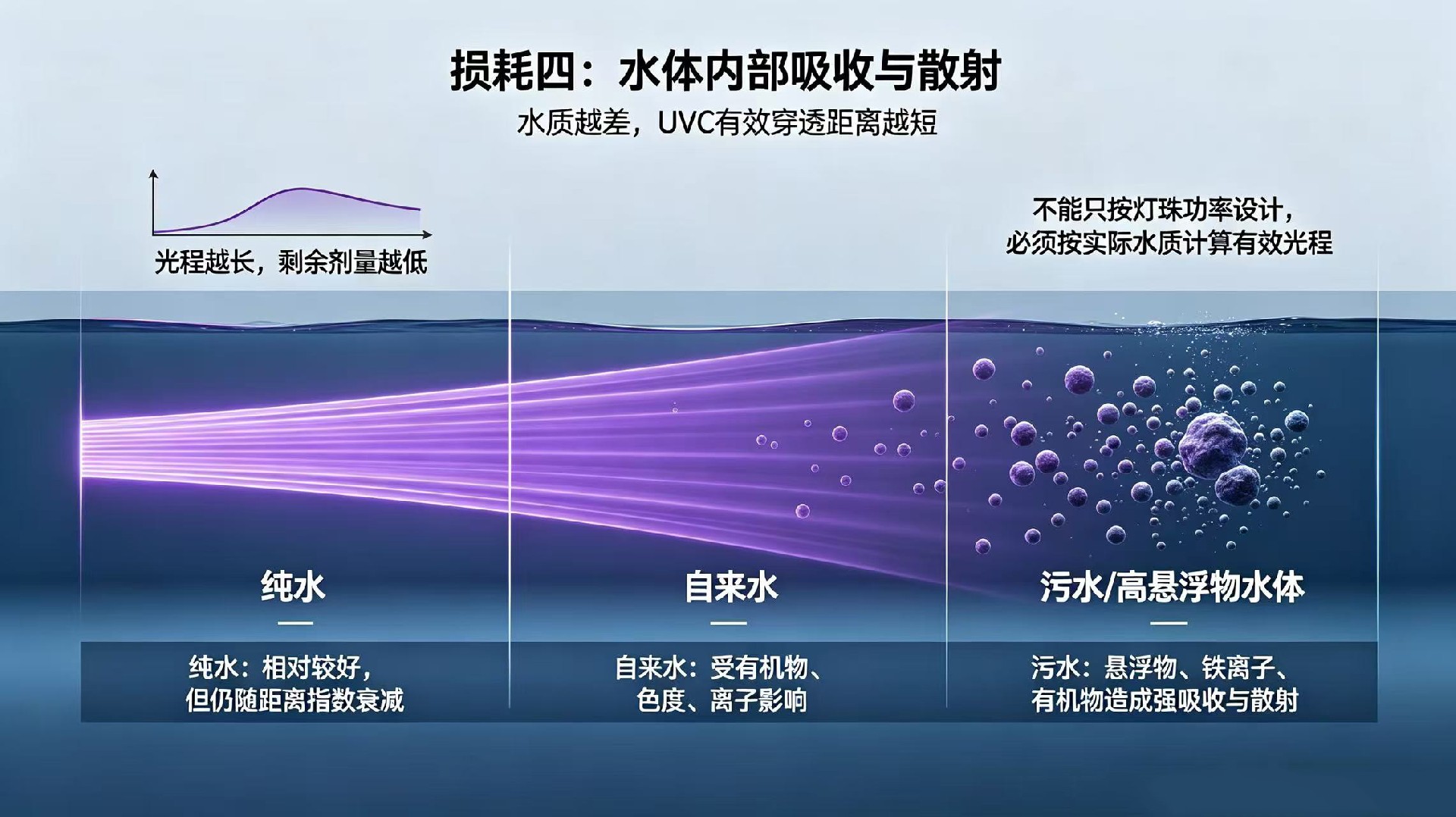

四、水体内部吸收+散射损耗(水介质本身)

    水对265nm紫外有吸收,水质直接决定衰减程度:

1. 纯水:265nm紫外穿透相对较好,但依然随距离指数衰减;

2. 自来水/污水:悬浮物、色度、铁离子、有机物会强烈吸收、散射UVC。

· 举例:浑浊水体,紫外线在几毫米内就被大量吸收;干净水体可穿透数厘米。

工程要点:不能只看灯珠功率;必须按实际水质,计算有效光程。

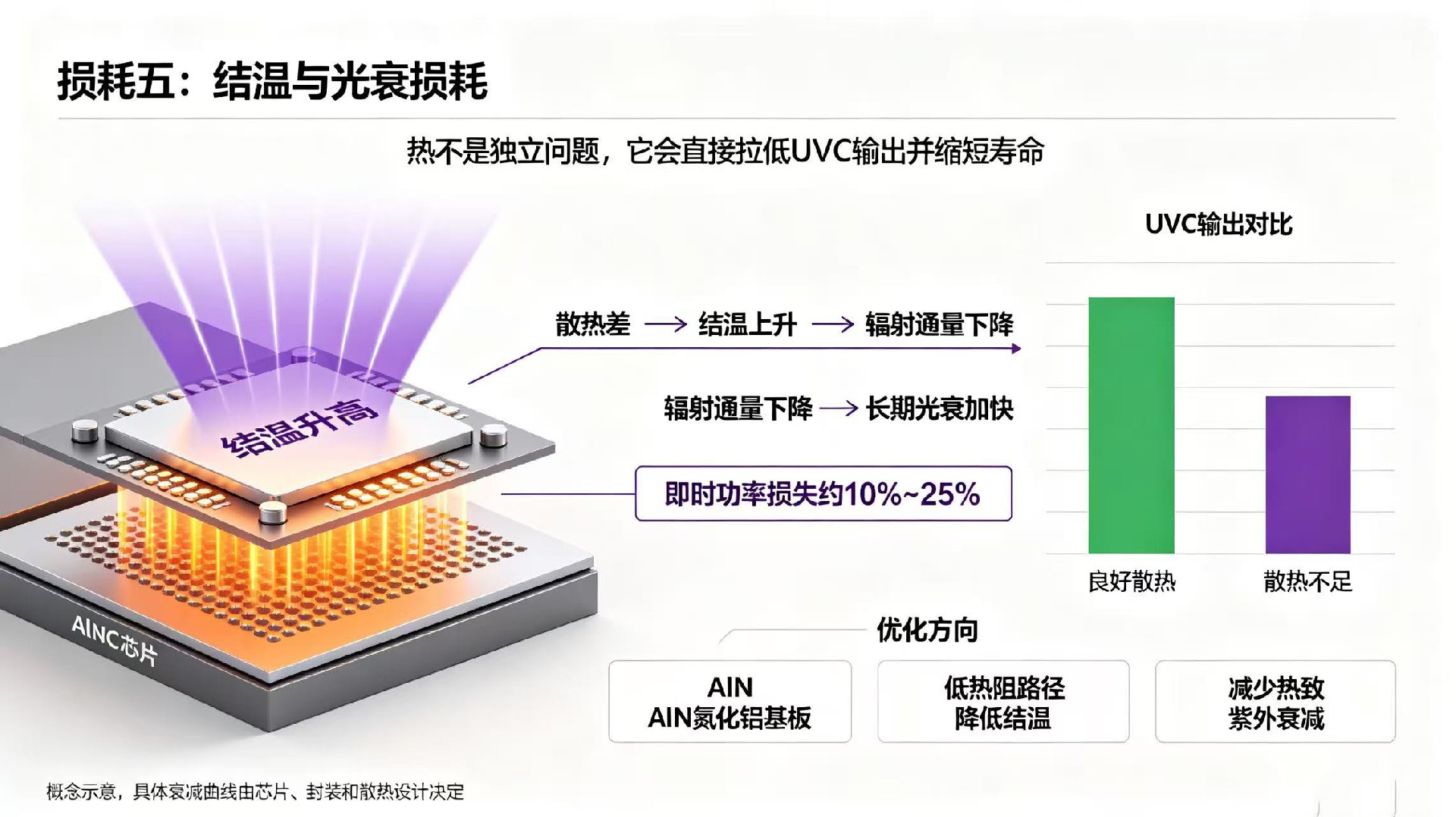

五、结温升高带来的芯片光电转换效率下降(隐性损耗)

    不属于光学吸收,但和光学输出强相关: UVC芯片结温上升,辐射通量会直接下降(即功率损失),同时加速光衰,长期输出持续走低。

典型:散热差,结温升高,UVC输出直接掉10%~25%。

解决方案:可用AlN氮化铝基板,低热阻,降低结温,减少热导致的紫外输出衰减。

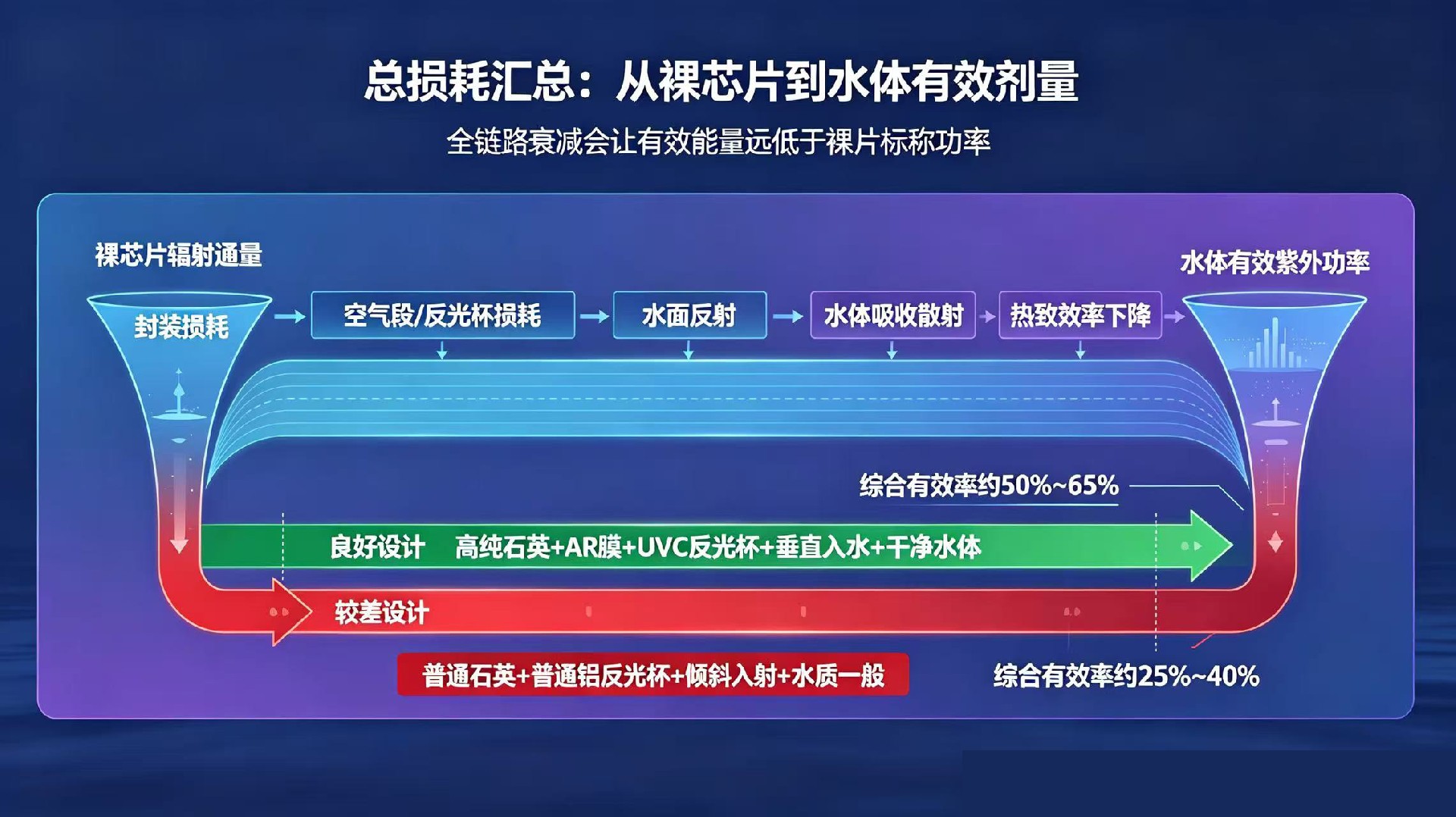

六、总损耗汇总参考

裸芯片辐射通量 → 最终到达水体有效紫外功率

· 良好设计(高纯石英+AR膜+UVC反光杯+垂直入水+干净水体):综合有效率 50%~65%

· 较差设计(普通石英、普通铝反光杯、倾斜入射、水质一般):综合有效率 25%~40% 很多客户选型按裸芯片功率算剂量,实际有效能量腰斩,杀菌不合格。

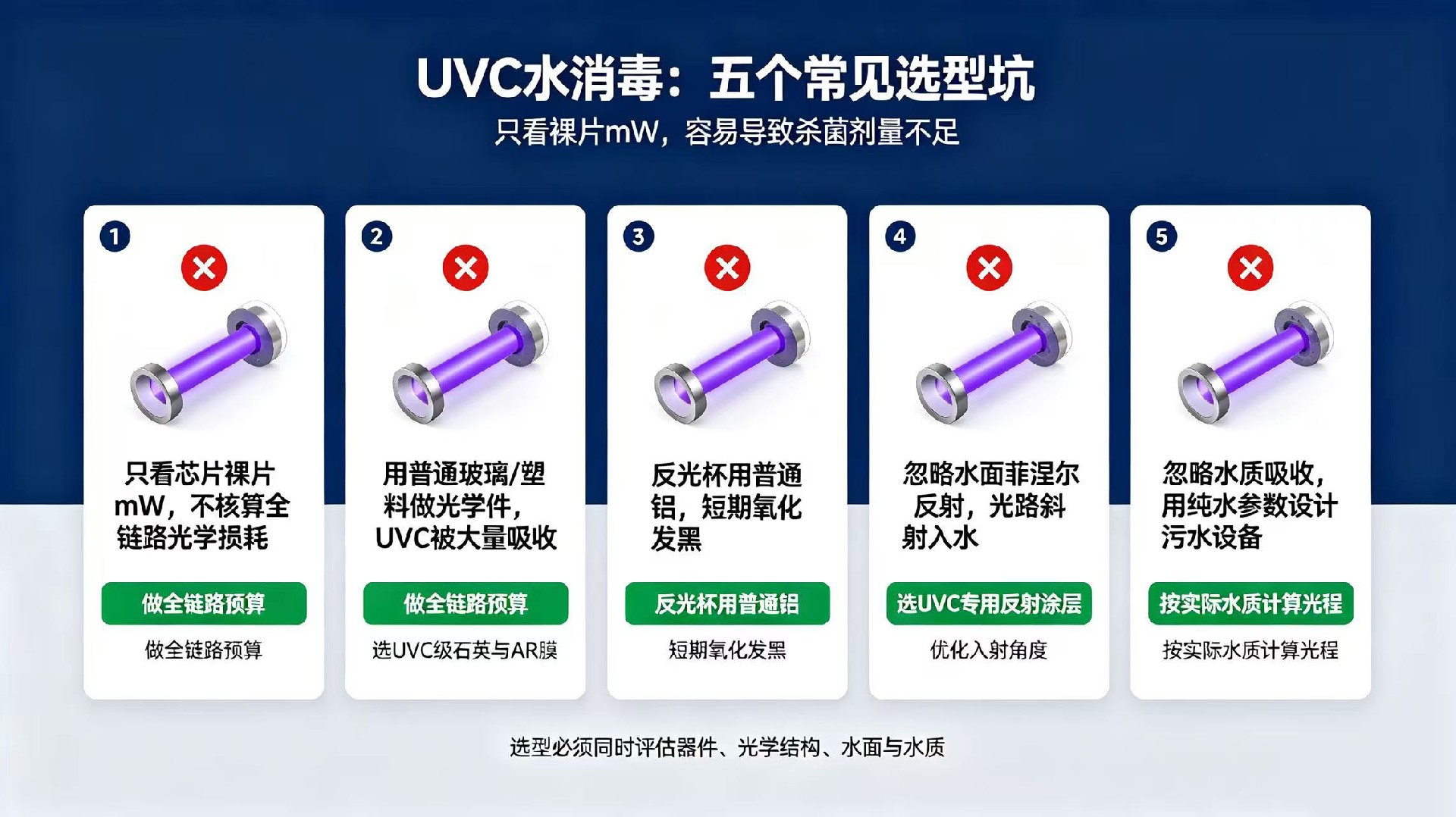

七、选型&结构设计避坑要点

1. ❌只看芯片裸片mW,不核算全链路光学损耗;

2. ❌用普通玻璃/塑料做光学件,UVC几乎被全部吸收;

3. ❌反光杯用普通铝,短期氧化发黑,反射效率快速下降;

4. ❌忽略水面菲涅尔反射,光路斜射入水;

5. ❌忽略水质吸收,用纯水参数去设计污水消毒设备。
